TKK 3
Termostatický odvaděč kondenzátu TKK 3
je vysokokapacitním odvaděčem, který
odolává vodnímu rázu. Je navržen, vyráběn
a zkoušen v souladu s normami DIN a
souvisejícími německými předpisy pro kotle
(TRD) a tlakové nádoby (AD).Termostatický
odvaděč kondenzátu TKK 3 s
membránovými kapslemi je možno
montovat v jakékoli poloze a dodává se se
standartní kapslí typu "S", což představuje
podchlazení kondenzátu10°C pod mez
sytosti.
Max. dovolený tlak [bar] 40
Max.dovolená teplota [ °C] 400
Max. provozní tlak [bar] 32
Max. diferenční tlak [bar] 22
Max. provozní teplota [°C] 250
| Popis | ||
| 1 | Těleso | Výkovek z oceli ČSN 12 022 |
| 2 | Víko | Výkovek z oceli ČSN 12 022 |
| 3 | Filtr | Nerezová ocel |
| 4 | Termostatická kapsle | Hastelloy + nerez |
| 5 | Sedlo | ČSN 17 240 |
| 6 | Šrouby | DIN 40CrMoV47 (WNr. 1.7711) |
Montáž:
Tento odvaděč kondenzátu pracuje dobře v jakékoli poloze.
Typické použití:
Sušárny, lisy, dvouplášťová potrubí, výměníky, ohříváky.

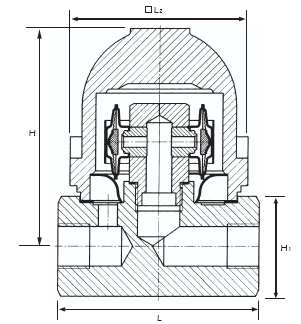

| Rozměry | |||||||
| Velikost | L - L1 - L2 | H - H1 | D | b | k | g | i |
| 10 - 15 | 95 - 150 - 82 | 93 - 41 | 95 | 16 | 65 | 45 | 14 |
| 20 | 95 - 150 - 82 | 93 - 41 | 105 | 18 | 75 | 58 | 14 |
| 25 | 95 - 150 - 82 | 93 - 41 | 115 | 18 | 85 | 68 | 14 |
Červená křivka (1) - teplota kondenzátu 10°C pod mezí sytosti
Modrá křivka (2) - teplota kondenzátu 20°C - najížděcí kapacita
