TKK - 2 Y
Termostatický odvaděč kondenzátu TKK
2Y je stejně jako ostatní odvaděče
kondenzátu AYVAZ navržen a zkoušen
v souladu s německými normami DIN a
souvisejícími předpisy pro parní kotle
(TRD) a tlakové nádoby (AD).
Termostatický odvaděč kondenzátu
s membránovou kapslí je odolný proti
korozi a vodnímu rázu. Má filtr tvaru Y a
integrovaný zpětný ventil.Tyto odvaděče
kondenzátu mohou být namontovány
v jakékoli poloze a dodávají se standardní
membránovou kapslí typu "S", což
představuje podchlazení kondenzátu
10°C pod mez sytosti
Max. dovolený tlak [bar] 40
Max.dovolená teplota [ °C] 400
Max. provozní tlak [bar] 32
Max. diferenční tlak [bar] 22
Max. provozní teplota [(°C] 250
Montáž:
Tento odvaděč kondenzátu pracuje dobře v jakékoli poloze.
Typické použití:
Tento odvaděč kondenzátu pracuje dobře v jakékoli poloze.
|

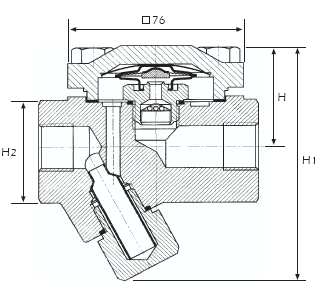

Rozměry |
||||||||
| velikost | L-L | H - H1 - H2 | D | b | k | g | i | počet děr |
| 15 | 150 - 95 | 45 - 97 -40 | 95 | 16 | 65 | 45 | 14 | 4 |
| 20 | 150 -95 | 45 - 97 -40 | 105 | 18 | 75 | 58 | 14 | 4 |
| 25 | 160 - 95 | 45 - 97 -40 | 115 | 18 | 85 | 68 | 14 | 4 |
Červená křivka (1) - teplota kondenzátu 10°C pod mezí sytosti
Modrá křivka (2) - teplota kondenzátu 20°C - najížděcí kapacita
