TKK - 2 N
Termostatický odvaděč kondenzátu TKK
2N je stejně jako ostatní odvaděče
kondenzátu AYVAZ navržen a zkoušen
v souladu s německými normami DIN a
souvisejícími předpisy pro parní kotle
(TRD) a tlakové nádoby (AD).

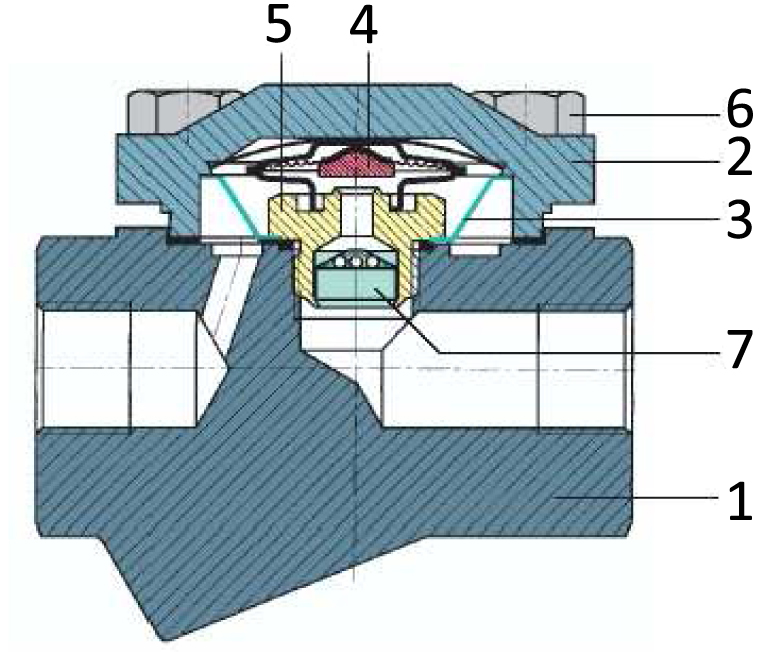

Termostatický odvaděč kondenzátu
s membránovou kapslí je odolný proti
korozi a vodnímu rázu. Má integrovaný
filtr a zpětný ventil.Tyto odvaděče
kondenzátu mohou být namontovány
v jakékoli poloze a dodávají se standardní
membránovou kapslí typu „S“, což
představuje podchlazení kondenzátu
10°C pod mez sytosti.
Max. dovolený tlak [bar] 40
Max.dovolená teplota [ °C] 400
Max. provozní tlak [bar] 32
Max. diferenční tlak [bar] 22
Max. provozní teplota [°C] 250
Montáž:
Tento odvaděč kondenzátu pracuje dobře v jakékoli poloze.
Typické použití:
Doprovodná potrubí, sušky, lisy, dvouplášťové potrubí, žehlící lisy
Rozměrová tabulka
|
Rozměry |
||||||||
| velikost | L-L | H - H1 - H2 | D | b | k | g | i | počet děr |
| 15 | 150 - 95 | 45 -67 - 40 | 95 | 16 | 65 | 45 | 14 | 4 |
| 20 | 150 -95 | 45 - 67 - 40 | 105 | 18 | 75 | 58 | 14 | 4 |
| 25 | 160 - 95 | 45 - 67 - 40 | 115 | 18 | 85 | 68 | 14 | 4 |
| ČSN | DIN | |
| ocel | 11523 | 17120 |
| nerez ocel | 17021 | 1.40 06 (vnitřní díly) |
Červená křivka (1) - teplota kondenzátu 10°C pod mezí sytosti
Modrá křivka (2) - teplota kondenzátu 20°C - najížděcí kapacita
