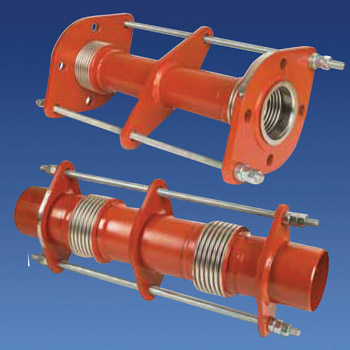

LATERÁLNÍ KOMPENZÁTOR
Laterální kompenzátory vyrovnávají
příčný pohyb v potrubních systémech
v jedné rovině nebo v prostoru,
vznikající tepelnou roztažností
potrubí. Jako všechny ostatní
vlnovcové kompenzátory jsou
neopravitelné, oprava se děje vždy
výměnou za nový kus. Důležité je
dobré vedení potrubí a v mnoha
případech není nutný pevný bod.
| Těleso | |
| Max. dovolený tlak [bar] | 40 |
| Max. dovolená teplota [°C] | -190 až 600 |
| Max. provozní tlak [bar] | 40 |
| Max. provozní teplota [°C] | 600 |

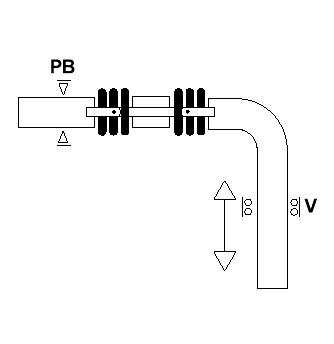

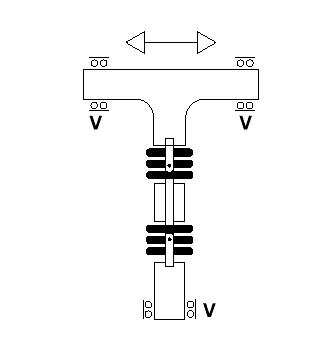

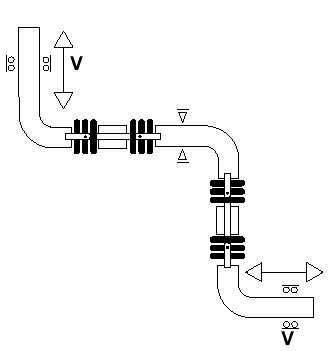

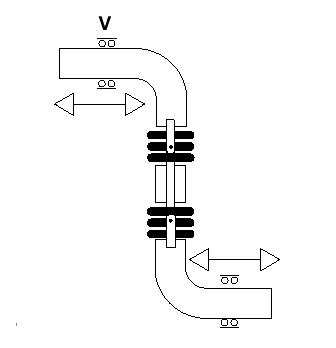

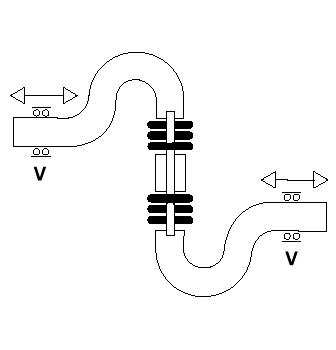

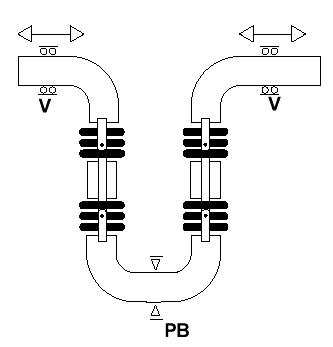

Typické použití:

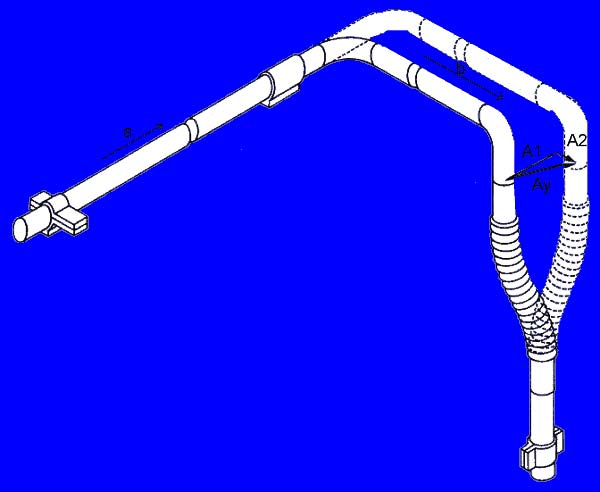

Výhodou těchto kompenzátorů je, že při vybavení spojovacími tyčemi samy zachycují síly vzniklé od vnitřního přetlaku. Princip funkce laterálního kompenzátoru a vliv vzdálenosti vlnovců na jeho
kompenzační schopnost je znázorněn na následujícím obrázku. Příklad nejčastějšího použití laterálního kompenzátorupro vyrovnání výchylek v jakémkoliv směru.
Velikosti a stavební délky dle proudícího media, teploty a tlaku nutno konzultovat
s dodavatelem dle výpočtu dilatace potrubní trasy.
