KOMO RVT
Regulátor je určen k regulaci výstupní teploty media z příslušného spotřebiče tepelné energie nebo odvodnění potrubních systémů. Je řízen termickým bimetalovým členem, jehož nastavení na výslednou teplotu určuje přitažení regulačního šroubu, které stlačuje nebo povoluje bimetalové destičky. Výstupní medium prochází přes vsuvku se sedlem proti kuželce, kde působí proti bimetalovému mechanismu. V případě překročení nastavené teploty dojde k přivření nebo zcela uzavření ventilu a jeho opětovné otevření nastane až po vychladnutí media na stanovenou teplotu.
|
Použití:
KOMO RVT je možno použít např. k regulaci výstupní teploty z teplovodních sahar nebo jiného zařízení, kde potřebujeme regulovat teplotu odcházející horké vody.
|
Montáž:
KOMO RVT se montuje do libovolné polohy, ale tak, aby bylo možno provádět regulaci pomocí regulačního šroubu v horní části víka.
|
Po namontování je nutné seřídit za provozu dotažením nebo povolením regulačního šroubu teplotu regulovaného media. Teplotu je nutné stanovit v závislosti na dosažení potřebných parametrů na spotřebiči, za který je RVT namontován.
|
| PROVOZNÍ PODMÍNKY |
Těleso ocel |
| Max. dovolený tlak [bar] |
16 |
40 |
| Max. dovolená teplota [°C] |
250 |
250 |
| Max. provozní tlak [bar] |
16 |
32 |
| |
Typ součástky |
ČSN |
DIN |
| 1 |
víko |
11 523 |
1.0570 |
| 2 |
bimetalové elementy |
|
|
| 3 |
kuželka |
17022 |
1.4021 |
| 4 |
tělo |
11 523 |
1.0570 |
| 5 |
matice ucpávky |
11 523 |
1.0570 |
| 6 |
ucpávka |
|
|
| 7 |
regulační šroub |
17022 |
1.4021 |
| 8 |
dřík kuželky |
17022 |
1.4021 |
| 9 |
vsuvka |
17022 |
1.4021 |

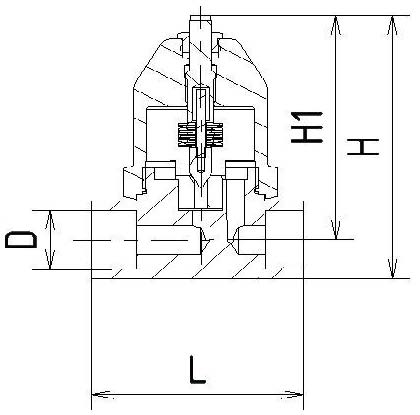

| Rozměry |
| ZÁVITOVÉ |
PŘÍRUBOVÉ |
| velikost |
L |
H |
H1 |
D |
velikost |
L |
H |
H1 |
D |
| 1/2" |
95 |
135 |
120 |
19 |
15 |
160 |
165 |
120 |
15 |
| 3/4" |
95 |
135 |
120 |
24 |
20 |
160 |
170 |
120 |
20 |
| 1" |
95 |
135 |
120 |
30 |
25 |
180 |
175 |
120 |
25 |
  |
|
