KOMO 4 Midi KM

KOMO 4 midi je termický membránový odváděč s výměnnou termickou vložkou a sítkovým nebo pružinovým filtrem, schopným zachytit nečistoty cca. 1 mm. Vhodný zvláště k odvodnění doprovodného potrubí, rizdělovačů a k menším spotřebičům (např. otopným tělesům technologie apod.). Vyrábí se ve všech variantách provedeni E, A, H (podrobněji v katalogovém listě) pro PN40.

Rozsah použití pro PN40:

Maximální tlak při teplotě do 150°C : 4Mpa
Maximální tlak při teplotě do 300°C : 3.2Mpa
Maximální tlak při teplotě do 350°C : 2,5Mpa
Maximální teplota: 350°C

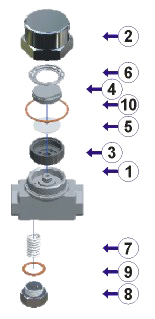

  Typ součástky Materiál ČSN DIN
1 těleso odvaděče ocel 11523 1.0570
2 víko ocel 11523 1.0570
3 termická vložka nerez 17022 1.4021
4 vsuvka nerez 17022 1.4021
5 sítko nerez 17241 1.4310
6 těsnění PTFE



Montáž:
Odvaděč je možno montovat do libovolné pracovní polohy.

Připojení závitové:
Rp, Rc, G, NPT
Připojení přírubové:
standartní: přírubové dle ČSN EN 1092
volitelné: přírubové ANSI B16.5 nebo navařovací

Rozměrová tabulka:

L [mm] - tento rozměr je možno upravit dle požadavků zákazníka


Průtoková charakteristika jednotlivých provedení:
E: průtok při podchlazení 40 - 50°C je cca. o 30% nižší
A: průtok při podchlazení 25 -30°C je cca. o 20 % nižší
H: průtok při podchlazení 20 - 5°C je cca. o 10% - 5% nižší

Průtokové charakteristiky KOMO4 midi (pro studený kondenzát)
