Kulový kohout pro podzemní instalaci s PE připojením
redukovaný i plný průtok
Ocelové kulové kohouty LD jsou uzavírací armatury konstruované jak pro využití v plynárenském průmyslu tak pro bytové a komunální služby. Konstrukce a je vhodná pro zemní plyn, zkapalněné ropné plyny či neagresivní plynné medium až do tlaku 4,0 MPa. Výhodou je velký teplotní rozsah pro použití média i pracovního prostředí, podle typu kohoutu.

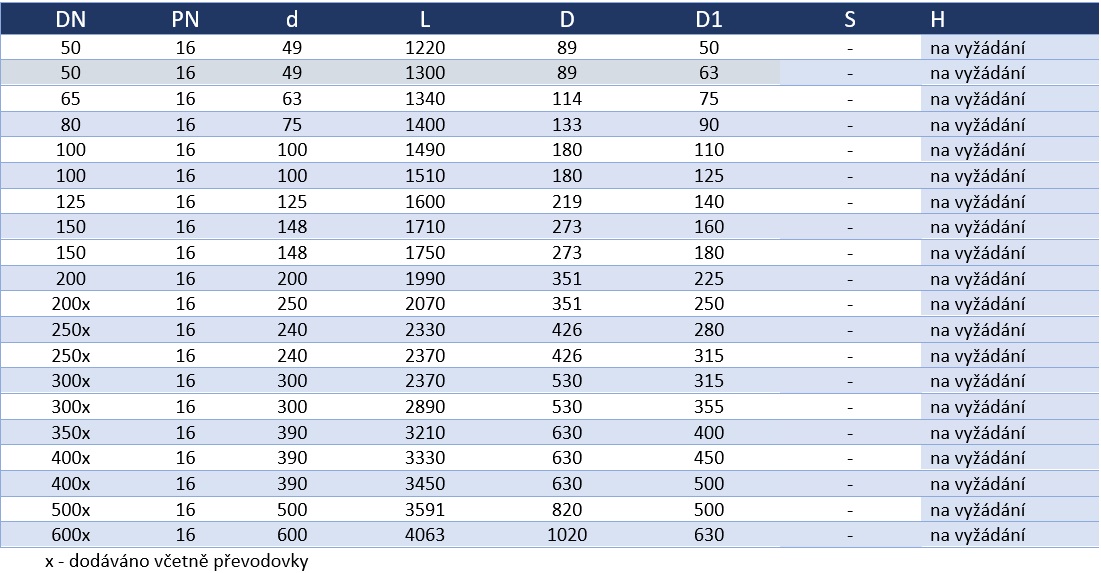

Kulové kohouty jsou vyráběny ve variantách: DN 50-700, PN 16. Připojení je připraveno pro plastové potrubí z Polyetylénu PE 100. Ovládání je navrženo jak pro ruční použití pákou, tak pro mechanizovanou variantu. Kulové kohouty pro podzemní instalaci, jsou dodávány bez izolace a s prodlouženou ovládací hřídelí. Kulové kohouty mají deklarovanou konformitu dle norem EU.
Použité materiály u zákl. typu s redukovaným průtokem
Použité materiály u zákl. typu s plným průtokem
Koule každého typu kulového kohoutu LD je uložena ve fluoroplastovém sedle se zdvojeným těsněním z fluorosiloxanového elastomeru.
Talířové pružiny na každé straně vstupu do ventilu, zajišťují pružinové předpětí sedla koule ventilu.
Díky tomu kulové kohouty LD zachovávají perfektní těsnící vlastnosti v obou směrech.
Kompletace kulového kohoutu je prováděna metodou studeného lisování ovládací hřídele do příslušného otvoru v kouli ventilu, kde tato hřídel úměrně přesahuje rozměry vyfrézovaného otvoru, tím je zaručena vysoká pevnost spoje i při extrémních podmínkách a vysokém zatížení.
Promyšlená konstrukce a použití materiálů je nastaveno tak, aby u kohoutů při kontaktu s agresivním pracovním prostředím a kapalinami jako je ropa, ropné produkty, benzín a podobně, které jsou v uzavřeném prostoru (v tomto případě prostor mezi vnitřní částí těla ventilu a koulí), nemohlo dojít díky vysoké venkovní teplotě potrubí k negativnímu ovlivnění činnosti kulového kohoutu.
Pracovní hodnoty:
- Pracovní tlak: až 4,0 MPa.
- teplota pracovního média: -60 ° C až + 200 ° C (verze 01 a 03), od -40 ° C do + 200 ° C (verze 02).
- teplota okolí: od -60 ° C do + 80 ° C (verze 01 a 03), od -40 ° C do + 80 ° C (verze 02).
Kohouty LD jsou testovány na vzduchotěsnost pro:
• Rpp 0,6 MPa při t + 20 ° C;
-dále na pevnost a hustota vody:
• pro PN 1.6 MPa - 2.4 MPa,
• pro PN 2,5 MPa - 3,8 MPa,
• pro PN 4.0 MPa - 6.0 MPa.
Kulové ventily LD lze instalovat na potrubí v libovolné poloze.
redukovaný průtok
plný průtok
